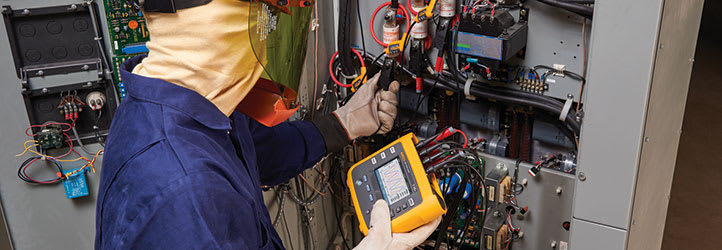

En veiledning til 30 dagers belastningsundersøkelser med Fluke effekt- og energiloggere
Når du legger til nye belastninger til et eksisterende elektrisk anlegg eller et forsyningsnett, må du først finne ut om det eksisterende systemet er i stand til å støtte de nye belastningene. Hvis du for eksempel har installert et ledningsnett på 600 A i et anlegg, kan du fortsatt legge til en belastning på 100 A? Vil det føre til at systemet går over kapasiteten? Du må stille et annet spørsmål før du kan svare på dette spørsmålet: Hva er den største belastningen til systemet nå? Hva du må vite Lokale elektrisitetsmyndigheter må vanligvis vite disse svarene før de kan utstede tillatelser. I tillegg trenger du omfattende kunnskaper om dagens belastning for å vurdere eventuelle nye systemer du planlegger å installere. For å avgjøre eksisterende utstyrsspesifikasjoner, ta høyde for størrelsen på den innkommende lederen, spesifikasjonene av utstyret, og om det er plass til nye kretser. For å kunne beregne den aktuelle belastningen, må du enten beregne de eksisterende belastningene nøyaktig eller måle dem. Hvordan disse beregningene utføres i verden varierer, men vanligvis vil noen målinger av forbrukt strøm og energi brukes til å utvikle en trygg og pålitelig løsning på problemet. I mange deler av Nord-Amerika gir Artikkel 220 i National Electrical Code for 2014, veiledning i to metoder for å fastslå eksisterende last og den maksimale etterspørselen systemet sannsynligvis er i stand til å håndtere. NEC definerer etterspørsel som samlet, gjennomsnittlig energiforbruk per 15-minutters intervall. Den primære NEC-metoden for å avgjøre eksisterende belastning og maksimal etterspørsel, er å finne den høyeste etterspørselen i løpet av en periode på ett år. Men dette fungerer bare hvis du har et år med etterspørselsdata. Den alternative metoden er å registrere etterspørselen over en 30-dagers periode for å finne den typiske maksimumsetterspørselen. Denne artikkelen beskriver den 30 dager lange registreringsmetoden som kalles en belastningsundersøkelse. NEC presiserer at: • Den høyeste etterspørselen er den største etterspørselen på hele tilførselsnettet. • Du bør ta målinger når bygningen er i bruk. • Ta med oppvarmings- og kjølelaster, avhengig av hva som er størst, eller korriger for å redegjøre for disse belastningene. • Legg til andre periodiske laster. FEM enkle trinn For å utføre en belastningsundersøkelse med Fluke effekt eller energilogger 1. Koble den til tilførselen eller tilførselsnettet. 2. Still inn nettparameterne. 3. Still inn registreringstiden. 4. Start registrering. 5. Last ned og vurder målingene. Som alltid er lokale myndigheter ansvarlige for å tolke det elektriske regelverket og målingene. Lokale forskrifter avgjør når en belastningsundersøkelse skal utføres, nøyaktig hvilke opplysninger som kreves, og evalueringsprosessen. Sørg for at du orstår de lokale kravene før du starter en belastningsundersøkelse. NEC-tilnærmingen gir en logisk metode som kan tilpasses etter lokale krav. Å utføre en belastningsundersøkelse med en Fluke effekt- og energilogger består kun av fem, enkle trinn: Husk å sjekke disse elementene for å sikre at loggeøkten blir vellykket. 1 Koble den til tilførselsnettet eller anlegget Ved bruk av riktig personlig verneutstyr, koble Fluke-loggeren til nettstrøm og sikre området så ingen kan tukle med oppsettet. Sørg for at instrumentet har strømtilførsel, da du ikke ønsker å komme tilbake til et instrument som har gått tomt for strøm etter kort tid. For et 3-faset Y-system vil det være sju eller åtte tilkoblinger (i noen tilfeller blir ikke nullstrøm medregnet): • tre fasespenninger • nøytral spenning • tre fasestrømmer • nøytral strøm 2 Still inn nettparameterne Sett Network Topology til Y eller delta, så det samsvarer med systemet du registrerer. Bekreft at nominell spenning (nettspenning) og linjefrekvens er riktig. Fluke-loggeren inkluderer visninger som gjør det enkelt å sjekke at alt er koblet riktig; i noen instrument er det til og med et automatisk konfigurasjons- og korrigeringsverktøy for å sikre at du er tilkoblet og satt opp riktig. I tillegg gir kurveform og fasevektorvisningen detaljert informasjon om oppsettet. 3 Sett registreringstiden Still Fluke-loggeren på 15-minutters intervall for gjennomsnittsberegning og en 30-dagers registreringsvarighet. NEC har satt 15 minutter som standardperiode for beregning av gjennomsnitt. 4 Registrere dataene På effektvisningen vil Fluke-loggeren vise en min, maks, og gjennomsnitt av disse verdiene hvert 15. minutt: • Effekt i watt for hver fase og totalt • Reaktiv effekt i watt for hver fase og totalt • Tilsynelatende effekt i VAs for hver fase og totalt • Effektfaktor for hver fase og gjennomsnitt • Gjennomsnitt av energi i kWh og reaktivenergi i kvarh Når du velger trendvisning, skrives en ny verdi for minimum, maksimum og gjennomsnitt på skjermen hvert kvarter, fra venstre mot høyre. Fluke-loggeren kan også settes til å overvåke 15-minutters perioden i form av kraftetterspørsel. Slike etterspørselsperioder brukes ofte av kraftselskapene til å fakturere industri- og næringsforbrukere etter variable satser. Minimalisering av denne etterspørselen kan spare brukerne penger basert på eksisterende strømtariff. I løpet av den 30 dager lange måleperioden (eller den lokalt bestemte perioden) er det mulig å samle data for gjennomgang fra instrumentet på skjermen, eller når du bruker Fluke 173x-loggere, ganske enkelt med å sette inn en minnepinne i USB-porten på toppen av instrumentet for å laste ned foreløpige data uten avbrytelse av langtidsstudien. Med noen av Flukes kraft- og energiloggere er det i tillegg mulig å se og gå gjennom data trådløst via mobilappen Fluke Connect® og PC-programvare. Dataene kan gjennomgås på instrumentet med den medfølgende basisstatistikken og de lagrede detaljtrendene. Etter 30 dager, eller når du er sikker på at du har den informasjonen som trengs for å koble Fluke-loggeren fra kilden, laster du ned data enten med å overføre dem til en minnepinne eller med å koble den til datamaskinen din og bruke den medfølgende, tilhørende programvaren. 5 Last ned og gå gjennom målingene Etter 30 dager med registrering, med en måling hvert 15. minutt, vil du ha 2880 sett med målinger. Bruk et dataprogram til å fremstille dataene i en graf, finn den maksimale strømmen eller effekten på hver fase, sammenligne de tre fasene og rapportere det største tallet. Brukerorienterte programpakker har vanligvis har en innebygd rapportgenerator med grafer av strøm og aktiv effekt, samt stolpediagram for maksimal gjennomsnittlig strøm. Rapporten kan bestå av én strøm- eller effektverdi eller være et fullstendig dokument med grafer og tabeller. Men det endelige målet er fortsatt det samme: Få et nøyaktig bilde av anleggsbelastningen, bidra til å utforme et trygt oppgradert anlegg og tilfredsstill elektrisitetsmyndighetene. Kilde: Fluke
